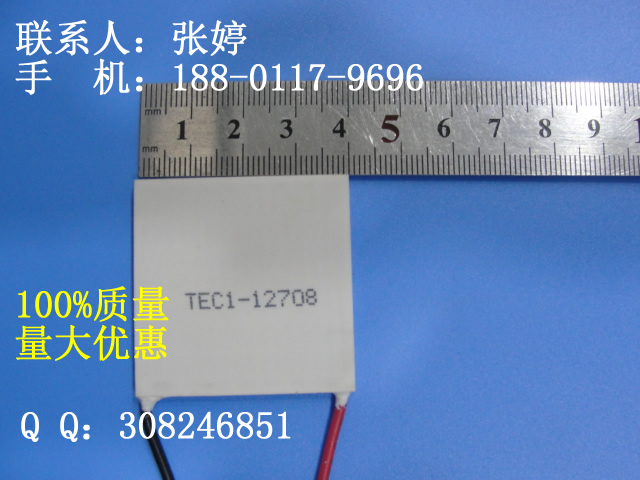

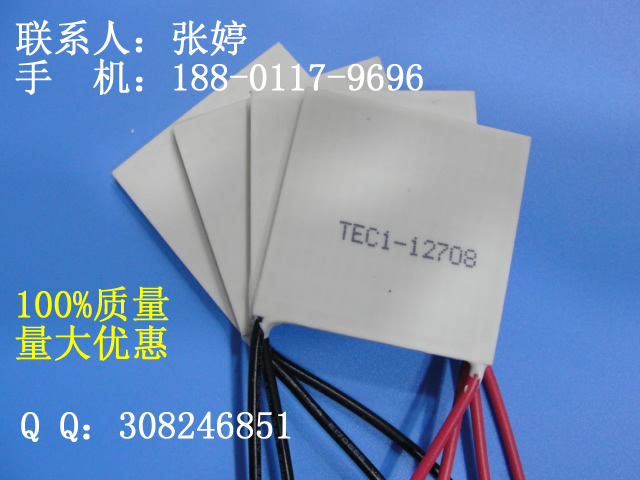

型號:TEC1-12708     額定電壓為:12V

額定電流為:8A        產冷量: 57.6W

最大溫差:65°          外型尺寸:40*40*4.0mm

體重:約25克            工作特點:一面制冷 一面發熱。

正負極:紅線正,黑線負

【制冷片好壞的測試】

用小于12V干電池(手機電板或者南孚電池都可),紅色線接正極,黑色線接負極,通電2秒鐘,用手摸制冷片表面即可感覺的到冷熱面,切記通電時間不要超過3秒(在沒有散熱的情況下,長時間通電容易導致制冷片燒壞)。制冷片在出廠的時候,是經過測試之后才出廠的,當然我們發貨人員在發貨的時候 也會再測試一遍制冷片的好壞,確保每位親們收到的貨都是完好無損的。但是為了安全起見,快遞運送途中的不甚,建議親們收到貨之后,首先檢查貨有沒有破損,然后按照上面的辦法測試制冷片的好壞,如果通電后制冷片沒有反應,請及時聯系客服人員;

【制冷片小常識】

1.紅色線接正極,黑色線接負極的情況下:帶有印字的一面制冷,背面發熱

2.若反接,紅色線接負極,黑色線接正極,則帶有印字的一面發熱,背面制冷

3.如果親使用的時候是兩面交替只用的話,反接時間要有間隔,最起碼要等兩面溫度平和之后,才能反接使用

使用方法:

1、當不知道致冷器的冷熱面時,可采用這樣的方法,將紅線接電源正極,黑線接負極,并可在沒有散熱條件下,瞬間通電進行試驗,即用手觸摸致冷器的兩個端面,會感到有一面的發熱,一面稍有冷感,發熱的一面為熱面,冷感的一面為冷面。但時間不能超過5秒,否則由于熱端溫度太高,極易造成器件燒壞。

2、在一般條件下,引線用紅色通常表示為正極:通常用黑色表示為負極,這是熱電致冷器工作時的接線方法。需致熱時.只要改變電流極性即可。致冷工作必須采用開關電源,電源的紋波系數應小于10%。

3、致冷器的熱電偶對數及極限電壓的識別方法,熱電偶對數即指P、N結點的數量。例如:致冷器的型號為TEC1-12706,則127為致冷器的熱電偶對數,06為允許電流值(單位:A),致冷器的極限電壓≈熱電偶對數×0.12,例如: TECI一12703的極限電壓V=127×0.12=15.2(V)。

4、各種致冷器不論在使用還是在試驗中,致冷致熱交換時應等冷熱面的溫度恢復到室溫,(一般在15分鐘以上)。否則易造成致冷器的損壞。

5、為了延長其壽命,應對致冷組件四周進行密封處理。我們方法有二種,一種是采用硅膠密封;另一種是采環氧樹脂密封,密封的目的是使致冷器的熱電偶與外界空氣完全隔離,起著防濕防潮的作用,并可以延長致冷器的壽命。

6、在安裝時,首先將致冷組件的兩面擦試干凈,并分別在致冷器的冷熱面均勻地涂上一層薄薄的導熱硅脂。與致冷器相接觸的鋁散熱器或儲冷板的表面應平整,并擦試干凈,也在其表面均勻地涂上導熱硅脂;在安裝過程中致冷器的冷面一定要與儲冷板接觸良好,熱面也應與鋁散熱器的表面充分接觸,(如用螺絲緊固,幾個螺絲的用力都應均勻,切勿過度或用力不均)。為達到最佳致冷效果,在儲冷板和鋁散熱器之間應用隔熱材料填充,其厚度一般在25-30mm為宜。

7、用戶在沒有專用儀器的情況下,判斷致冷器的合格與否,主要是測試其電阻?？梢允褂脭?shù)據電橋或帶有補償?shù)碾娮璞?測量致冷器的電阻。用萬用表測試致冷組件靜態電阻不準確,只可供參考。

【關于制冷量】

一般我們所說的制冷片的功率指的是耗電量,而不是制冷量,現在的制冷片的制冷效率一般在60%左右,也就是能效比0.6左右,很低的(壓縮機的熱泵至少2.0以上)。以100瓦為例:100瓦的制冷片一般也就能產生60瓦左右的制冷量(每秒大約可以從冷面吸收60焦?fàn)栕笥业臒崃?而熱面所產生的熱量是非常大的,除了100瓦的功耗所產生的熱量還有60瓦左右的從冷面吸收的熱量總共大約160瓦左右,冷熱面的溫度相差比較懸殊.

【關于電流問題】

我們所說的最大電流是在最大電壓和最好散熱情況下的電流,比如TEC1-12706T125的半導體制冷片,一般在12V工作電壓的帶動下,電流一般在4A多一點,如果在最大電壓15V的情況下那就會有所增加可以達到5A培多點,還有在熱面散熱不好的情況下電流也會有所下降,特別是大點功率的制冷片這種現象比較突出,比如是最大電流12A的半導體的制冷片實際使用的時候那可能就只有10不到點的電流。

【關于電源問題】

直流電,制冷片的功耗是相當大的,所以對電源的要求是比較高的,如果要驅動最大電流6安培制冷片的話那電源的也必須選擇輸出最大電流大于等于6A的電源,否則會損壞到你的電源,一般電腦電源有輸出12V12A的接口,再大的話需要購買更大的開關電源。

【關于制冷效果】

和熱面的散熱效果有很大關系,熱面的散熱效果不好冷面溫度就很難降下來,由于熱面溫度較高,所以散熱一定要做好才行。一般60W以上功率的制冷片熱面是可以使用CPU散熱器進行散熱的,再大功率的那就需要更大更強勁的散熱系統了,可以采用超大的鋁合金或銅制散熱器,甚至水冷

制冷片怕摔怕磕,所以一定要輕拿輕放
